NEO-BEAM (무해체 보 거푸집)

  • 01

    경제성

    거푸집 제작 공정 없음,
    현장인력 최소화, 현장 간접비
    절감, 공사비 절감,
    공기 단축

  • 02

    시공성 편의성

    해체 공정 저감(인원 최소화),
    현장 내 야적장 부족 개선,
    현장 제작 불필요,
    현장 설치 존별 물량 관리

  • 03

    안전성

    안전사고 발생 저감,
    NEO-BEAM 존치로 구조적
    보강 효과, 장비 이용 설치로
    현장 인력 감소

  • 04

    시공 품질 확보

    가공성, 내구성,
    내후성  등이 우수,
    균일한 피복두께 가능,
    NEO-BEAM의 리브가
    철근 스페이서 역할 대신,
    철근 시공 품질 확보

  • 05

    친환경

    탈 형 공정 저감, 제작 소음 저감,
    폐기물 저감으로
    친환경 공법 실현 가능

01. 경제성

  • 거푸집 제작 공정
    필요없음

    공장 제작으로 현장인력
    최소 인원 관리

    현장 간접비
    대폭 절감

    공사비 절감

    시공성 향상으로
    공기단축

  • 자재·인건비 절감

    ·  공장 선제작으로 노무비 절감, 자재 LOSS 절감

    공기 단축

    ·  NEO-BEAM 적용시 약 25% 공사기간 단축, 보 기준 50% 단축

    ·  제작 설치를 동시에 진행하여 공기 단축

    ·  목재 형틀자재의 최소화

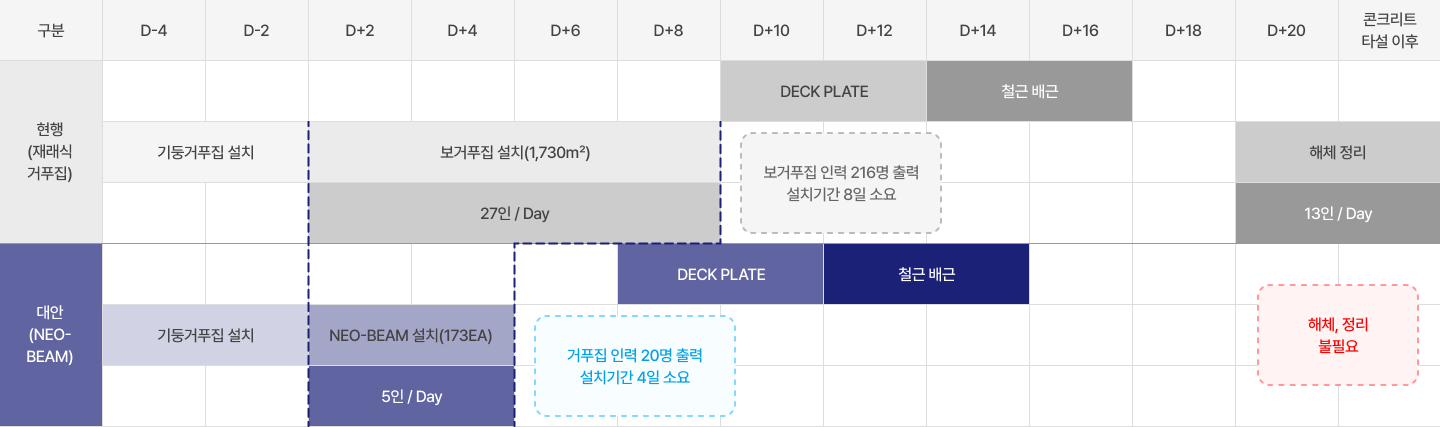

NEO-BEAM 공정 및 투입 인원 비교

*지하 1층 보 거푸집 공법별 공사기간 및 투입 예상(700평)

02. 시공 편의성

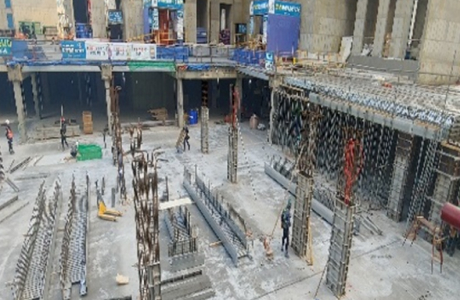

  • 현장설치 존별 물량관리
    (야적 공간 최소화)

  • 거푸집해체 공정
    불필요로 인원 최소화

  • 폐기물이 생기지 않아
    현장관리가 깨끗해짐

  • 재래식 공법중 가장 난해한 시공 부분인
    보는 NEO-BEAM으로 시공함

  • 기둥 선타설 공법

  • 기둥 동시 타설 공법

    • NEO-BEAM 모두 적용 가능

03. 안전성

  • 거푸집 해체 공정이 불필요하여 사고발생률 감소

  • 장비 이용 설치로 현장인력 감소

  • 인원 절감으로 안전사고 최소화

04. 시공품질 확보

    • NEO-BEAM의 리브가 철근 스페이서 역할을 대신하여
      철근 시공 품질 확보

    • 철근의 균일한 피복두께 가능

    • 용융아연도금강판(KSD3506-GI 강판) 및 PosMAC 제품으로 가공성, 내구성, 내후성 등이 우수

  • NEO-BEAM 사용시 스페이서 불필요

    ·   NEO-BEAM의 리브가 콘크리트 스페이스 역할을 하여
    철근의 균일한 피복 두께를 가능하게 합니다.

    내구성·내후성

    ·  용융아연도금강판(KSD3506-GI 강판) 및 PosMAC 중성염수분무 시험

05. 친환경

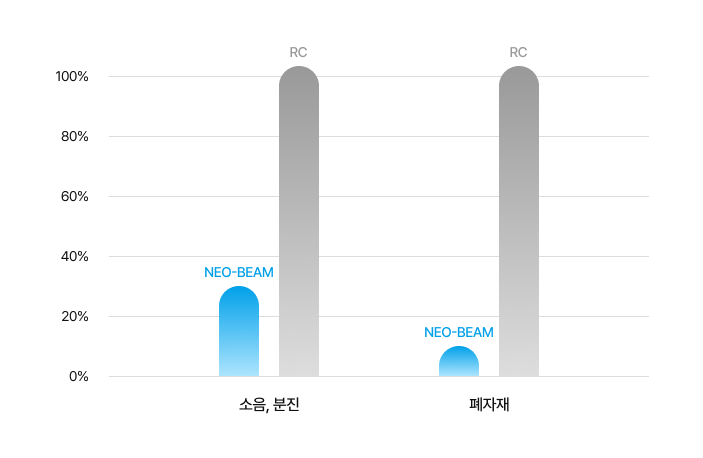

  • 공장성형제작으로 현장 내 소음, 분진 발생이 적어 쾌적한 작업환경 가능

  • 건설폐자재 최소화 및 CO₂  절감으로 저탄소 친환경 공법 실현 가능

NEO-BEAM VS 기존 목재 보거푸집 비교표

구분 기존 RC 구조 목재 거푸집 NEO-BEAM(무해체 보 거푸집)
사전 협의 공사 전 충분한 협의 필요 RC 구조면 언제든 적용 가능
자재 검사 재사용 검사, 형틀 유도포, 야적 관리 등 복잡 자재 재사용 및 검수 절차 없음
필요 인력 일 300㎡ 기준 목수 40명 이상 일 300㎡ 기준 목수 4~6명
동바리 설치 보와 동시에 전면 설치 시공 30% 선 설치, 타설 전 70% 추가 설치
탈형 작업 필수 / 해체 시 안전사고 빈발 무탈형 시공으로 해체 작업 없음
양생 후 작업 해체 후 자재 재활용 위한 검수 필요 별도 검수 불필요, 잔존 구조물화
우천 시 대응 자재 손상 우려, 입고 불가 입고 지연 가능, 유연한 일정 조율
작업장 규모 많은 자재로 통로 확보 곤란 자재 최소화로 작업 공간 효율적 확보
안전성 해체 시 사고 위험 높음 무해체 공법으로 안전사고 위험 낮음
친환경성 망치, 소음, 분진, 폐기물 다량 발생 저소음, 저먼지, 폐기물 최소화
결론 고비용/고위험/고인력 구조
작업자의 외국인화로 인한 품질 저하		 공기 단축 (평균 30%~50% 단축, 인건비 절감 (80%~90%)
안정성 및 경제성 확보, 노조의 영향 ↓

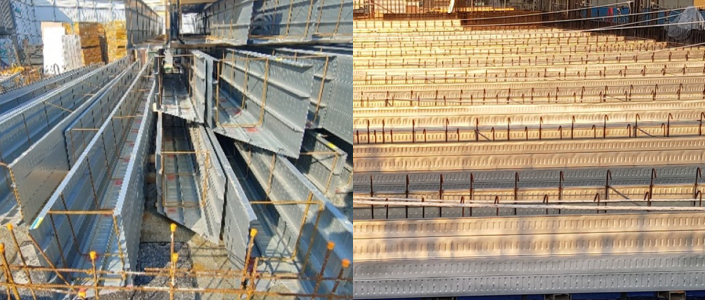

NEO-BEAM 납품 기본형태

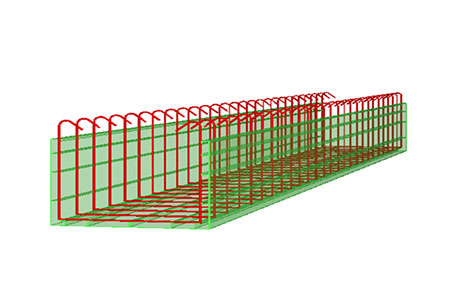

스트럽의 종류는 U형 스트럽과 HOOK형의 스트럽 적용 가능. (건설사 가공철근 지급 조건)

NEO-BEAM 설치 시 작업자 이동과 철근 배근이 용이한 U형의 형상 유지 및 측압 지지용 스트럽(HD13) 용접 설치

현장에서의 스트럽 시공 공수 최소화를 위한 HOOK형 스트럽 FULL 배근 용접 설치 가능

형상 유지용일 경우,  500이하 간격으로 설치
(잔여 스트럽은 철근콘크리트공사 시공분임)

일반적인 NEO-BEAM 납품 형태
(일람표와 일치하게 철근 배근)

W600 이하의 부재에는 HOOK 형태의
스트럽에서 작업 시 안전 주의 필요.

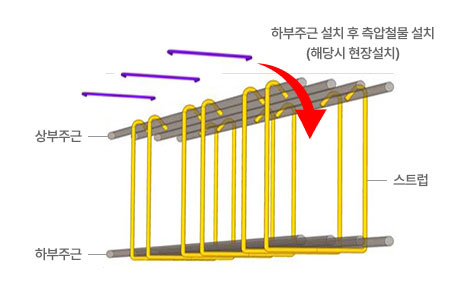

현장철근 배근 순서

NEO-BEAM설치

현장 철근 배근

스트럽캡타이

측압철물의 설치

측압 철물 기능

콘크리트 타설 시 측판의 배부름 방지 및 슬라브 처짐 방지의 역할에 중요한 부재임으로 반드시 지정 위치에 고정되어야 함

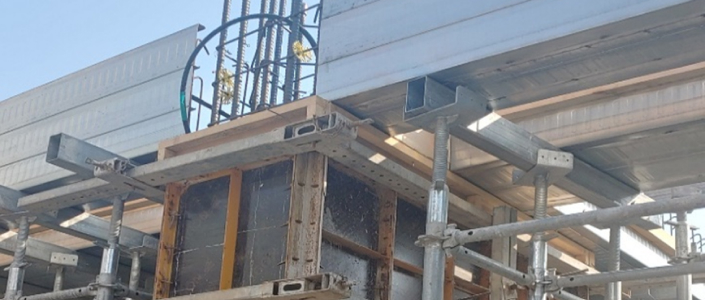

합판 거푸집

  • 시공 전

  • 시공 후

    기둥접합부 합판 거푸집
    옹벽기둥 접합부 합판 거푸집

코너 철판



* 별도 견적 필요

  • 시공 전

  • 시공 후

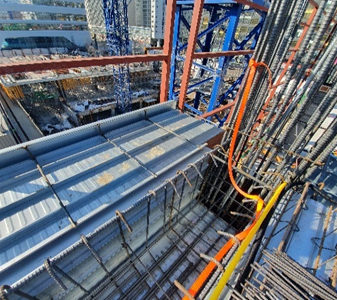

    시공 예 01
    시공 예 01
    시공 예 02
    시공 예 03
    >

포스트텐션 보(PT 보)

  • 설치 전경

  • 인장 강선 및 주근  배근  완료

    인장 강선 및 주근  배근  완료

전이 보(TG 보)

공장 제작

현장 시공

END PLATE



* 별도 견적 필요

END 캔틸 레버 구간 NEO-BEAM  시공

설치전경

* 별도 견적 필요
