NEO-BEAM 제작방법

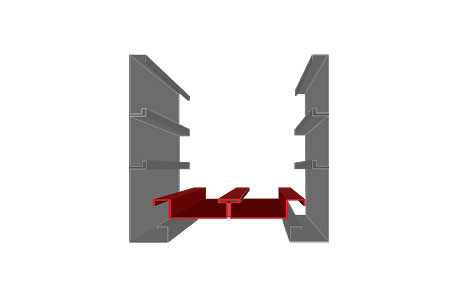

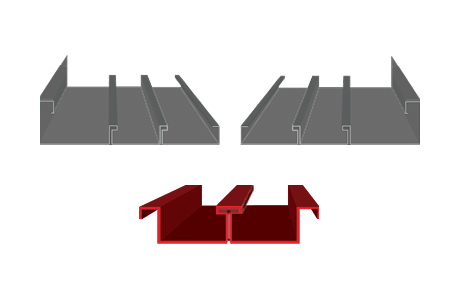

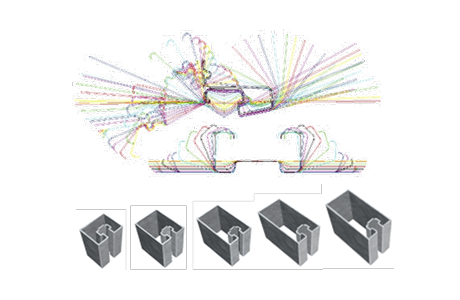

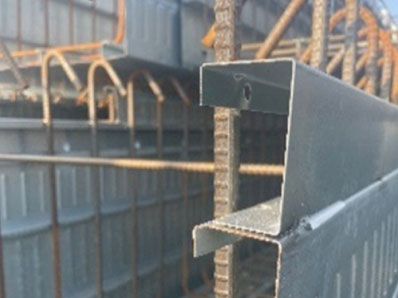

1mm 두께의 철판은 *포밍성형라인을 거쳐, 경제적 비용으로 구조 단면 성능을 지닌 판재로 자동 생산
NEO-BEAM 생산규격

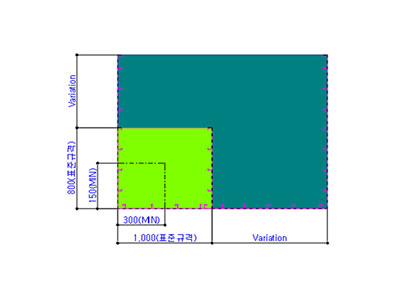

폭 및 높이 각각 50mm
단위의 보 단면 크기로 다양하게 제작 가능함.
설계 적용 시 유의사항
프로젝트 별 보 단면 타입을 단순화하는 것이 경제적
표준규격 내 보 단면을 적용하는 것이 경제적
* 표준규격 범위 외 부재는 별도 설계 및 견적 필요
판재 상세도면

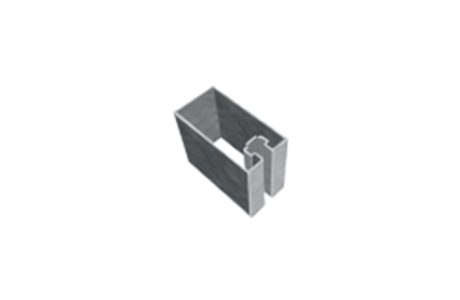

측판상세
-
측판상세 0산
H-1 150, 200 -

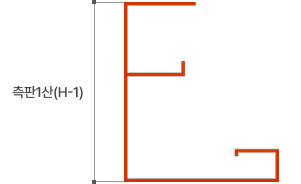

측판상세 1산
H-1 150, 200 -

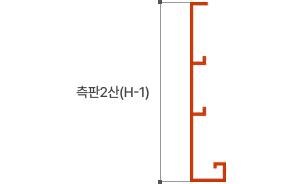

측판상세 2산
H-1 400, 450, 500, 550, 600 -
측판상세 3산
H-1 650, 700, 750, 800
하부판상세
-

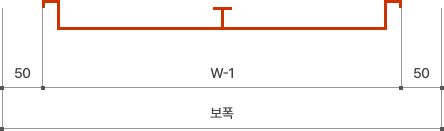

하부판 상세1산
W-1 200 300 350 400 450 500 550 보폭 300 400 450 500 550 600 650 -

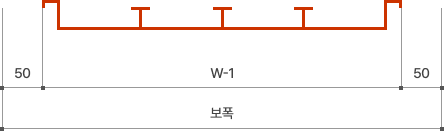

하부판 상세3산
W-1 600 700 800 900 보폭 700 800 950 1000
NEO-BEAM 제작 순서
-
01. 포밍 성형
-
02. 판재 절단
-
03. 판재 조립
-
04. 스트럽 조립
-
05. 완성품 적재
-
06. 운반
NEO-BEAM 설치 순서
- >
-
01. NEO-BEAM 설치
-
02. 기둥 + 보 접합
-
03. 큰 보 + 작은 보 접합
-
04. 철근 배근
-
05. Deck Plate 설치
-
06. 콘크리트 타설
