일반사항
제작 착수부터 완성까지
전 공정 관리, 부적합품은
처리 기준에 따라 조치·피드백
TOP
SMART CONSTRUCTION
스마트 건설
SMART CONSTRUCTION
Steel Structure
철구조물이란
철강재를 절단·가공·용접·접합하여 건축물의 골조를 만드는 구조 방식입니다
주요 구성 부재
기둥 (Column)
수직 하중 지지
보 (Beam)
바닥·지붕 하중 전달
트러스(Truss)
장스팬 지붕에 적용
브레이싱(Bracing)
횡방향 안정성 확보
베이스플레이트
기둥과 기초 연결
접합부
볼트·용접 부재 연결
핵심 특징
-
공장 제작
절단·천공·용접·조립을 공장에서
정밀 가공하여 부재를 선제작
-
현장 조립
고장력볼트 접합 및 용접으로
현장에서 신속하게 설치
철구조물의 강점
-
01
공사기간 단축
공장 선제작 후
현장 조립 위주 시공 -
02
높은 강도 · 안정성
높은 인장강도와 연성
대형 · 고층에 적합 -
03
무주 대공간
기둥 간격 확대로
넓은 무주공간 확보 -
04
경량 구조
RC 대비 중량 감소
기초 부담 완화 -
05
정밀 품질관리
공장 절단 · 용접 · 조립
균일한 품질 확보 -
06
재활용 · 증축 용이
강재 회수 재사용
증축 · 구조변경 유리
적용 분야
-
공장 · 물류센터
-
주차타워 · 플랜트
-
대형 · 고층 건축물
시공 프로세스
01
A/C BOLT 매설
기초 콘크리트 타설 전
앵커볼트 매설
02
주자재 입고·하역
입고 일정 확인 및 출입 등록
사전 협의, 신호수 배치 후 하역
03
철골 세우기
철골 기둥 및 수평재 설치,
생명줄 설치로 안전 확보
04
품질관리
기둥 수직도 점검 및 PLUMBING
WIRE 보정, 시공사 확인
05
안전관리
추락 · 전도 · 충돌 · 낙하
사고 예방 관리
시공 순서 1.
기초 · 자재
앵커볼트 매설과 주자재 입고·하역 작업 현장입니다
앵커볼트 매설
-
앙카 매립 상세도
-
앙카 매립 상세도
-
기초 콘크리트 타설 전 앵커볼트 매설

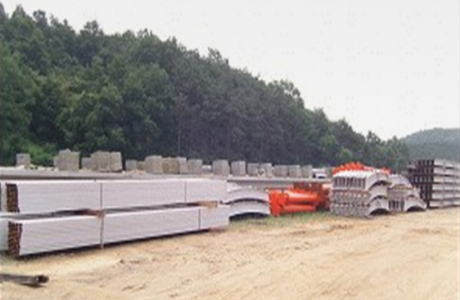

주자재 입고 · 하역
-
자재 입고
-
하차 작업
-
자재 야적

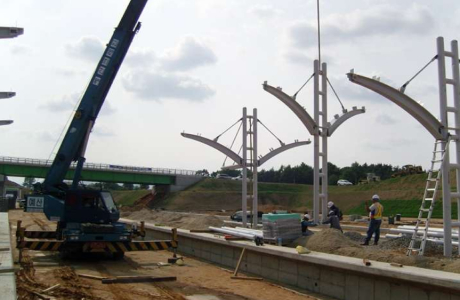

시공 순서 2.
철골 세우기
철골 기둥과 보를 순차 설치하며, 생명줄을 함께 설치해 안전을 확보합니다
철골 기둥 설치
철골 보 설치
품질관리 항목
-
-
철골제품 품질관리
제작도·재료 수입·공정·
용접기술·도장 작업으로
분류하여 관리 -
제작도서 관리
공작도 작성 후
감리·발주자 승인,
설계변경 시 변경도면 배포 -
공정 관리
현도·가공·조립·용접
공정별 사전검사 체크시트로
부적합품 유출 차단 -
품질검사
치수·취부·용접 외관·
비파괴검사 실시,
제품검사는 도장 전 완료
